ОБОРУДОВАНИЕ ДЛЯ ИСПЫТАНИЯ НЕСУЩЕЙ СПОСОБНОСТИ ГРУНТА С ЦИФРОВЫМ ИЗМЕРИТЕЛЕМ

0
Цена по запросу
Кол-во:
Описание

КОД ПРОДУКТА

UTS-1101

Испытательный комплект для нагрузочной плиты 100 кН с цифровыми индикаторами и цифровым считывающим устройством LPI.

UTS-1102

Испытательный комплект нагрузочной плиты 200 кН с цифровыми индикаторами и цифровым считывающим устройством LPI

UTS-1105

Испытательный комплект для нагрузочной плиты 500 кН с цифровыми индикаторами и цифровым считывающим устройством LPI

UTS-1111

Испытательный комплект для нагрузочной плиты 100 кН с датчиками смещения и интерфейсным блоком с 4 каналами для сбора данных

UTS-1112

Испытательный комплект нагрузочной плиты 200 кН с датчиками смещения и интерфейсным блоком с 4 каналами для сбора данных

UTS-1115

Испытательный комплект нагрузочной плиты 500 кН с датчиками смещения и интерфейсным блоком с 4 каналами для сбора данных

UTS-1121

Гидравлический домкрат с рычагом передачи нагрузки, грузоподъемностью 100 кН, для комплектов для испытания подшипников качения.

UTS-1122

Гидравлический домкрат с рычагом передачи нагрузки, грузоподъемность 200 кН, для комплектов для испытания подшипников качения

UTS-1125

Гидравлический домкрат с рычагом передачи нагрузки, мощность 500 кН, для комплектов для испытания подшипников качения

UTS-1133

Нагружающая плита, Ø152 мм

UTS-1134

Нагружающая плита, Ø160 мм,

UTS-1136

Нагружающая плита, Ø305 мм,

UTS-1137

Нагружающая плита Ø 457 мм

UTS-1138

Нагружающая плита Ø 610 мм

UTS-1139

Нагружающая плита Ø 762 мм

UTS-1140

Набор нагружающих плит для теста на прогиб. Пластины ASTM, Ø152, Ø305, Ø457, Ø610 и Ø762 мм

UTGE-3800

Гидравлический ручной насос, 700 бар

СТАНДАРТЫ

ASTM D1195, D1196; BS 1377: 9

ОПИСАНИЕ

Испытание прибором производится для определения на месте несущей способности грунта оснований дорог, земляного полотна при строительстве автомагистралей, аэропортов и т.п.

Испытание проводится путем вдавливания стальной несущей плиты в слой, подлежащий измерению, с помощью гидравлического домкрата и измерения  деформации, происходящей в результате в слое грунта. Это значение деформации может также использоваться для получения модуля реакции субстрата, который может быть соотнесен с модулем упругости, как предложено «Руководством AASHTO по проектированию дорожных сооружений 1993 года»

Utest предоставляет два основных двух групповых комплектов для тестирования нагрузок на плиту: модели UTS-1101, UTS-1102 и UTS-1105 с емкостью 100, 200 и 500 кН, которые включают три цифровых индикатора 25 x 0,01 мм и блок цифрового считывания LPI. Модели UTS-1111, UTS-1112 и UTS-1115 содержат три датчика линейного потенциометрического перемещения 25 x 0,001 мм и регистратор данных. Все модели поставляются в комплекте с нагрузочными плитами, указанными ниже, и гибким шлангом длиной 1,5 м с быстроразъемной муфтой и гидравлическим ручным насосом UTGE-3800.

UTS-1101 Комплект для испытания плит на нагрузку состоит из гидравлического домкрата грузоподъемностью 100 кН с рычагом переключения нагрузки, 3 шт. Цифровые циферблатные датчики 25 x 0,01 мм с опорами дисков, гидравлический ручной насос с датчиком давления и цифровым считывающим устройством, гибкий шланг 3 м с быстроразъемной муфтой, базовой балки длиной 2,5 м с опорным основанием, загрузочные плиты Ø160 мм и 305 мм и деревянная переноска набора.

UTS-1102 Комплект для испытания плит на нагрузку состоит из гидравлического домкрата грузоподъемностью 200 кН с рычагом переключения нагрузки, 3 шт. Цифровые циферблатные датчики 25 x 0,01 мм с опорами дисков, гидравлический ручной насос с датчиком давления и цифровым считывающим устройством, гибкий шланг 3 м с быстроразъемной муфтой, базовая балка длиной 2,5 м с опорным основанием, загрузочные пластины Ø160 мм и 305 мм и деревянная переноска набора.

UTS-1105 Комплект для испытания пластин на нагрузку, ASTM, состоит из гидравлического домкрата на 500 кН с рычагом переключения нагрузки, 3 шт. Цифровые циферблатные датчики 25 x 0,01 мм с опорами дисков, гидравлический ручной насос с датчиком давления и цифровым считывающим устройством, гибкий шланг 1,5 м с быстроразъемной муфтой, базовая балка длиной 5,5 м с опорным основанием, Ø152, Ø305, Ø457, Ø610 и Загрузочные пластины Ø762 мм и деревянный футляр для переноски.

UTS-1111 Комплект для испытания пластин на нагрузку состоит из гидравлического домкрата грузоподъемностью 100 кН с рычагом переключения нагрузки, 3 шт. 25 х 0,001 мм линейные потенциометрические датчики смещения и их опоры, ручной гидравлический насос с датчиком давления, интерфейсный блок с 4 каналами для сбора данных (UTCU-0320), 1,5 м гибкий шланг с быстроразъемной муфтой, базовая балка длиной 2,5 м с опорой основания, загрузочными пластинами Ø160 мм и Ø305 мм, преобразователем постоянного тока 12 В в постоянный 24 В, деревянным футляром и программным обеспечением UTEST.

UTS-1112 Комплект для испытания пластин на нагрузку состоит из гидравлического домкрата грузоподъемностью 200 кН с рычагом переключения нагрузки, 3 шт. Датчики линейного потенциометрического смещения 25 мм х 0,001 мм и их опоры, ручной гидравлический насос с датчиком давления, интерфейсный блок с 4 каналами для сбора данных (UTCU-0320), гибкий шланг 1,5 м с быстроразъемной муфтой, базовая балка длиной 2,5 м шина с опорой основания, загрузочные пластины Ø160 и Ø300 мм, преобразователь постоянного тока 12 В в постоянный 24 В, деревянный футляр для переноски и программное обеспечение UTEST

UTS-1115 Комплект для испытания пластин на нагрузку, ASTM, состоит из гидравлического домкрата на 500 кН с рычагом переключения нагрузки, 3 шт. 25 х 0,001 мм линейные потенциометрические датчики перемещения и их опоры, гидравлический ручной насос с датчиком давления, интерфейсный блок с 4 каналами для сбора данных (UTCU-0320), 1,5 м гибкий шланг с быстроразъемной муфтой, опорная планка длиной 5,5 м с опорой основания, нагрузочными пластинами Ø152, Ø305, Ø457, Ø610 и Ø762 мм, преобразователем постоянного тока 12 В в 24 В постоянного тока, деревянным футляром и программным обеспечением UTEST.

Программное обеспечение USOFT-1111 Utest для испытания на нагрузку на плит используется с UTS-1111, UTS-1112 и UTS-1115 наборами для испытания на нагрузку на пластину.

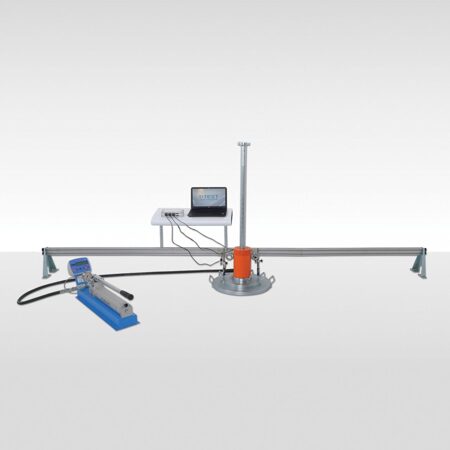

Почва 60(1)  Почва 60(2)

              Деталь UTS-1102                   Деталь UTS-1112

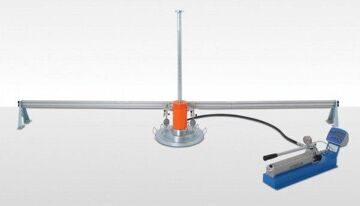

Почва 60(3)

                                        UTS-1102

Код продукта

Вместимость

Автоматическая регистрация данных и поддержка программного обеспечения для ПК

Нагружающие плиты включены

UTS-1101

100 кН

----

Ø160 мм (UTS-1134)

UTS-1111

Ø305 мм (UTS-1136)

UTS-1102

200 кН

----

Ø160 мм (UTS-1134)

UTS-1112

Ø305 мм (UTS-1136)

UTS-1105

500 кН

----

Ø152 мм (UTS-1133)

Ø305 мм (UTS-1136)

UTS-1115





Ø 457 мм (UTS-1137)

Ø610 мм (UTS-1138)

Ø 762 мм (UTS-1139)

Код продукта

Размеры (мм)

Вес (прибл.) (Кг)

UTS-1113

30x152x152

4.2

UTS-1134

30x160x160

4.7

UTS-1136

30x305x305

17.2

UTS-1137

30x457x457

38.6

UTS-1138

30x610x610

68.8

UTS-1139

30x762x762

105

UTS-1140

150x762x762

235
