EN 12390-4-АВТОМАТИЧЕСКИЕ МАШИНЫ ДЛЯ ИСПЫТАНИЯ НА СЖАТИЕ СО СВАРНЫМИ СТЕНКАМИ ДЛЯ КУБОВ И ЦИЛИНДРОВ

0
Цена по запросу
Кол-во:
Описание

КОД ИЗДЕЛИЯ

UTS-5727.FPR

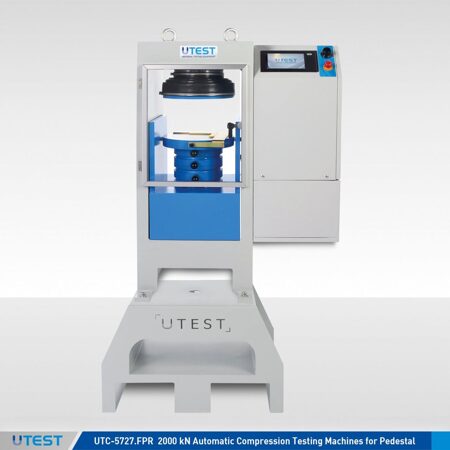

Машины для испытания на сжатие емкостью 2000 кн, для кубов и цилиндров, RU

UTC-5737.FPR

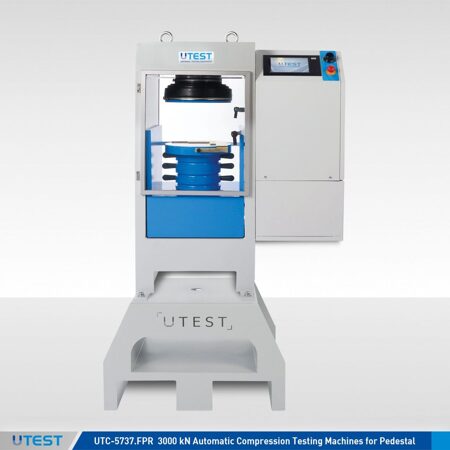

Машины для испытания на сжатие емкостью 3000 кн, для кубов и цилиндров, RU

UTC-0210

Датчик давления высокой точности и электронный

UTC-4682

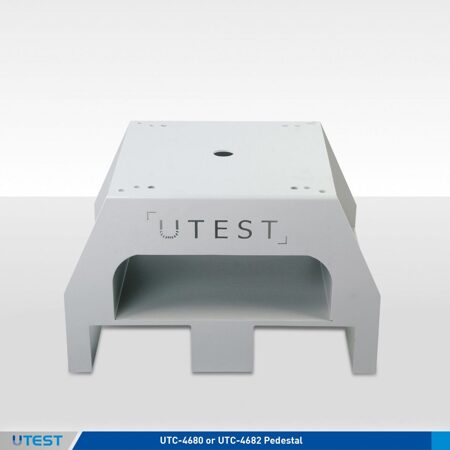

Постамент для 2000kN и 3000 KN испытательных рамок на сжатие с сварными стенами



Модели для 220-240V 50-60 Hz, 1ph

UTC-5727.FPR

UTC-5737.FPR

Модели для 110-120V 60 Hz, 1ph

UTC-5727.ФПР-Н

UTC-5737.ФПР-Н

Стандарты

EN 12390-4, EN 12390-3

ГОСТ 10180; ГОСТ 8462; ГОСТ 8269.0-97

ОПИСАНИЕ

UTC-5727.FPR и UTC-5737 модели FPR автоматические машины   для испытания на сжатие кубов и цилиндров в соответствии с  EN 12390-4. Эти машины также соответствуют санитарным нормам  по отношению к здоровью и безопасности оператора.

  Машины просты в обслуживании и позволяют даже неопытным операторам выполнить испытание.
После того, как машина была включена, и образец позиционирован и отцентрирован с помощью приспособлений или / и концентрических центрирующих линий нижней загрузочной плиты, необходимы выполнить следующие дйствия:

  • Установка параметров теста, включая тариф побежки (только необходимый, когда тип образца изменен).
  • Нажмите кнопку Пуск на блоке управления.
  • Машина автоматически начинает быстрый подход, когда образец касается верхней нагрузочной плиты быстрый подход закончен и начинает нагружать на тарифе побежки который выбрал потребителем и останавливает как только образец раскалывается.
  • Автоматически сохраняет параметры теста и результаты теста.


Машины состоят из сварной стальной рамы (см. Таблицу) и автоматического гидравлического блока питания UTC-4830FPR с блоком управления U-Touch PRO.

Основные характеристики

  • Управление скорости хода  между 1 kN к KN 25
  • Класс точности 1   к EN 12390-4 начиная от С 5% из емкости машины (специального типа 1 варианта тарировки начиная от 1% из полного диапазона с UTC-0210)
  • Поставляется с заводским сертификатом калибровки для стабильности передачи усилия и самовыравнивания верхней нагрузочной плиты в соответствии с EN 12390-4
  • Тесты автоматические с управлением короткозамкнутого витка
  • Тесты можно выполнить, управляя машиной либо с помощью блока управления U-Touch PRO (UTC-4930.FPR), либо на компьютере с использованием бесплатного программного обеспечения UTEST (USOFT-4830).FPR), который предоставляется бесплатно вместе с машинами.
  • Измерение нагрузки с помощью датчика давления
  • Гидронасос c двойным каскадом для быстрого подхода
  • Сварная стальная стеновая рама с одним действующим поршнем
  • Возвращение поршня на начальный момент в конце теста автоматически
  • Многоточечная функция тарировки для каналов
  • Дополнительно в комплекте поставки-встроенный термопринтер (при желании необходимо указать в заказе)
  • В реальном масштабе времени численный дисплей нагрузки и давления нагрузки с диаграммой испытания.

 БЕЗОПАСНОСТЬ

  • Максимальные напорные клапаны для избежания перегрузки машины
  • Концевой выключатель хода поршня
  • Съемные прозрачные передние и задние защитные двери

 Блок управления U-Touch PRO

Блок управления U-Touch PRO UTC-4930.FPR сконструировано для того чтобы выполнить автоматически сжатие, изгиб и   испытания прочности на растяжение конструкционных материалов как бетон, цементный раствор, стеновые блоки путем контролирования автоматической машины испытания на сжатие/изгиб Utest

Все операции U-Touch PRO управляются с помощью сенсорного дисплея на передней панели.

Блок управления U-Touch PRO имеет простые в использовании опции меню. Он отображает все списки опций меню одновременно, позволяя оператору получить доступ к требуемой опции кажущимся образом, чтобы активировать опцию или ввести числовое значение, чтобы установить параметры теста. Цифровой графический дисплей может нарисовать в реальном масштабе времени" нагрузку против времени", или" стресс против графиков времени

Смотрите страницы “ - Touch PRO блок управления UTC-4930.FPR " для получения подробной информации о свойствах.

Программное обеспечение UTEST для автоматических машин для испытания на сжатие / изгиб

UTEST программа USOFT-4830.ФПР обеспечивает выполнение в автоматическом режиме испытаний на сжатие, изгиб и   прочности на растяжение строительных материалов, таких как бетон, цементный раствор, каменные блоки / блоки путем управления Utest автоматическими машинами для испытания на сжатие / изгиб

Рассмотрены преимущества выполнения тестов на компьютере с использованием программного обеспечения UTEST, такие как отчетность, графический вывод и др. можно посмотреть более подробно на USOFT-4930.FPR (программное обеспечение UTEST для автоматических машин для испытания на сжатие / изгиб с Гидравлическим блоком питания UTC-4830FPR) на его странице.

Опционная Дополнительная Рама

Для сжатия и особенно изгиба   дополнительная вторая рама испытания должна быть заказана отдельно.

В этом случае машины обеспечивают управление нагрузкой двух отдельных испытательных рам с замкнутым контуром P. I. D управления с автоматической процедурой испытаний с помощью выбора испытательного канала и дополнительного селекторного клапана.

EN 12390-4 АВТОМАТИЧЕСКИЕ МАШИНЫ ДЛЯ ИСПЫТАНИЯ НА СЖАТИЕ ДЛЯ КУБОВ И ЦИЛИНДРОВ

Модели

UTC-5727.FPR

UTC-5737.FPR

Нагрузка

2000 кн

3000 кн

тип исполнения

Сварная Сталь

Сварная Сталь

Нижний опорный блок, Размеры (D)

Ø 300 мм

Ø 300 мм

Верхний опорный блок, (С Сферически Усаженным узлом ) Размеры (C)

Ø 300 мм

Ø 300 мм

Поверхностная твердость блоков подшипника

53 HRC

53 HRC

Допуск плоскостности

0,03 mm

0,03 mm

Диаметр поршня

250 mm

310 mm

Ход поршня

50 mm

50 mm

Максимальный вертикальный зазор

Между опорами (E)

350 mm

350 mm

Горизонтальный зазор (B)

360 mm

415 mm

Размеры для кубов (до)

200 mm (**)

200 mm (**)

Рамеры для цилиндров (до)

Ø160x320 mm

Ø160x320 mm

Питание

550 W

550 W

Емкость масляного бака

20 л

20 л

максимальное рабочее давление

410 бар

410 бар

Размеры (wxlxh) (Axd*xF)

820x455x1145 мм

875x500x1205 мм

Вес

835 кг

1075 кг

Постамент (Опционный)

UTC-4682

UTC-4682

d*) глубина

( * * ) Ограниченный емкостью рамки

Машины для кубов и цилиндров поставляются в комплекте с;

* 100 мм, 50 мм, 30 мм Высота x Ø205 мм расстояние штук

* Приспособление для центрирования образцов, совместимое с нижним погрузочным валиком Ø300 мм для кубиков 100 мм и 150 мм, цилиндров Ø100 мм и Ø150 мм

* Съемные прозрачные передние и задние двери безопасности

Соответствующая дистанционная часть / s для образцов цилиндра и Куба с высотой более   чем 150mm должны быть заказаны отдельно.
