EN 12390-4-EN 772-1 АВТОМАТИЧЕСКИЕ МАШИНЫ ДЛЯ ИСПЫТАНИЯ НА СЖАТИЕ СО СВАРНЫМИ СТЕНКАМИ ДЛЯ КАМЕННЫХ БЛОКОВ, КУБОВ И ЦИЛИНДРОВ

0
Цена по запросу
Кол-во:
Описание

КОД ИЗДЕЛИЯ

UTC-5729.FPR

2000 KN ,испытательная машина на  сжатие для каменных блоков, кубов и цилиндров, EN

UTC-5739.FPR

3000 KN , испытательная машина на  сжатие для каменных блоков, кубов и цилиндров, EN

UTC-0210

Датчик давления высокой точности и электронный

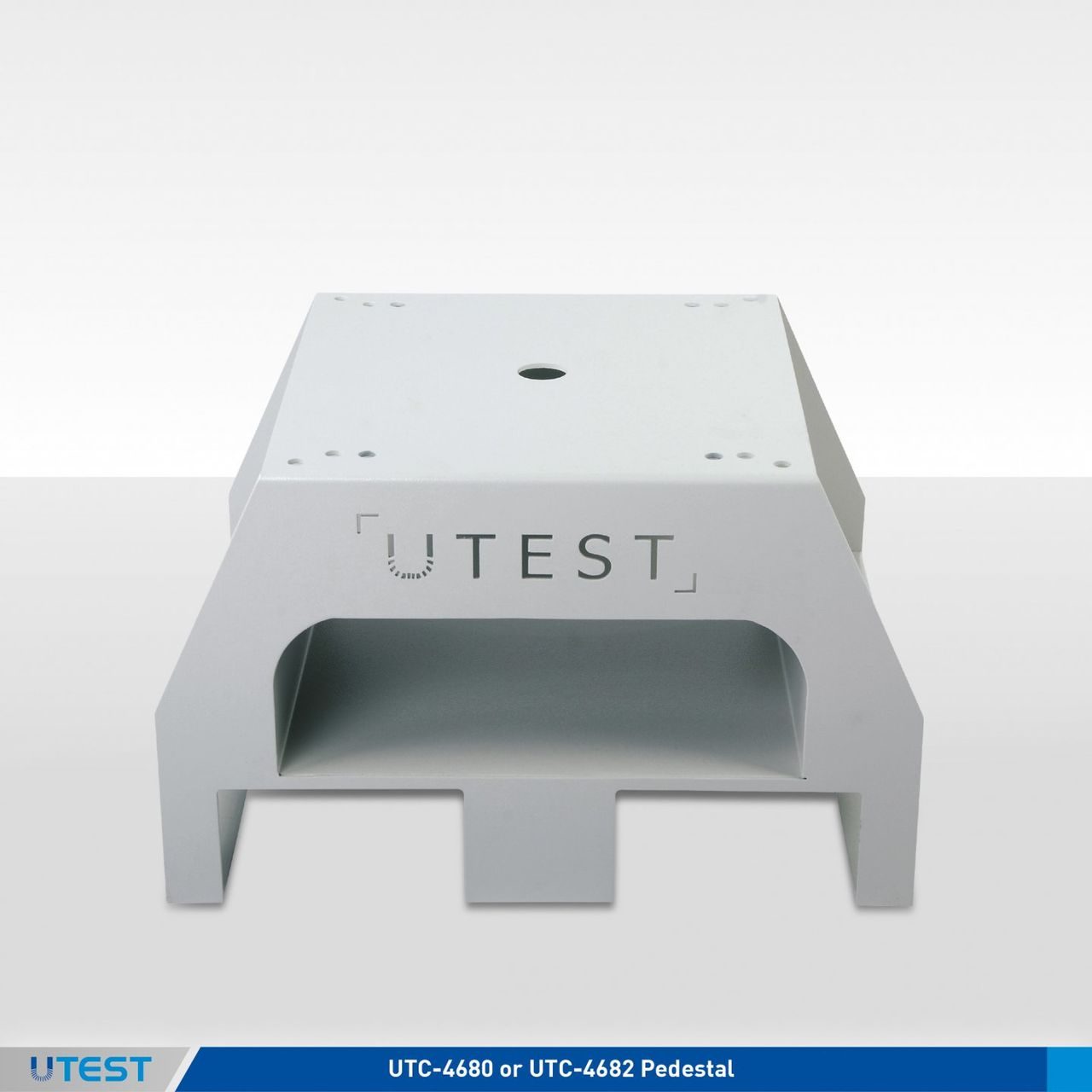

UTC-4682

Постамент для 2000 KN и 3000 KN испытательных рамок на сжатие с сварными стенами

СТАНДАРТЫ

EN 12390-4, EN 772-1; ГОСТ 10180, ГОСТ 8462

ОПИСАНИЕ

Модели UTC-5729.FPR и UTC-5739.FPR Автоматические компрессионные испытательные машины изготавливаются для испытания на сжатие каменных блоков, кубиков и цилиндров в соотв. стандартам EN. Эти машины также соответствуют требованиям норм CE в отношении здоровья и безопасности оператора.

Машины позволяют неопытным операторам выполнять тест. После того, как машина была включена, и образец позиционирован и отцентрирован с помощью приспособлений или / и концентрических центрирующих линий нижней загрузочной плиты, единственными необходимыми операциями являются:

  • Настройка параметров теста, в том числе темпа (требуется только при изменении типа образца).
  • Нажмите кнопку START на блоке управления.
  • Машина автоматически начинает быстрый  ход, когда образец касается верхней плиты быстрый  ход останавливается и начинается нагружение на скорости хода поршня, который был выбрал потребителем и останавливает как только образец разрушается.
  • Автоматически сохраняет параметры теста и результаты теста.

Машины состоят из сварной стальной рамы (см. Таблицу) и автоматического гидравлического блока питания UTC-4830FPR с блоком управления U-Touch PRO.

Основные характеристики

  • Управление скоростью хода нагрузки между 1 kN к KN 25
  • Класс точности 1 acc. в соответствии с EN 12390-4, начиная с 5% производительности машины (специальная опция калибровки, класс 1, начиная с 1% от полного диапазона с UTC-0210)
  • Поставляется с заводским сертификатом калибровки для стабильности передачи усилия и самовыравнивания верхней загрузочной плиты в соответствии с EN 12390-4
  • Тесты автоматически с управлением короткозамкнутого витка
  • Тесты можно выполнить, управляя аппаратом либо с помощью блока управления U-Touch PRO (UTC-4930.FPR), либо на компьютере с использованием бесплатного программного обеспечения UTEST (USOFT-4830.FPR), которое предоставляется бесплатно вместе с аппаратами.
  • Измерение нагрузки с помощью датчика давления
  • Гидронасос c двойным каскадом для быстрого подхода
  • Сварная стальная стеновая рама с одним действующим поршнем
  • Возвращение поршня в конце теста автоматически



Блок управления U-Touch PRO

Блок управления U-Touch PRO UTC-4930.FPR сконструировано для того чтобы выполнить автоматически сжатие, изгиб и   испытания прочности на растяжение конструкционных материалов как бетон, цементный раствор, стеновые блоки путем контролирования автоматической машины испытания на сжатие/изгиб Utest

Все операции U-Touch PRO управляются с помощью сенсорного дисплея на передней панели.

Блок управления U-Touch PRO имеет простые в использовании опции меню. Он отображает все списки опций меню одновременно, позволяя оператору получить доступ к требуемой опции таким образом, чтобы активировать опцию или ввести числовое значение, чтобы установить параметры теста. Цифровой графический дисплей может нарисовать в реальном масштабе времени" нагрузку против времени", или" стресс против графиков времени

Смотрите страницы “U-Touch PRO блок управления UTC-4930.FPR " для получения подробной информации о свойствах.

Программное обеспечение UTEST для автоматических машин для испытания на сжатие / изгиб

UTEST программа USOFT-4830.ФПР обеспечивает выполнение в автоматическом режиме испытаний на сжатие, изгиб и   прочности на растяжение строительных материалов, таких как бетон, цементный раствор, каменные блоки / блоки путем управления Utest автоматическими машинами для испытания на сжатие / изгиб

Рассмотрены преимущества выполнения тестов на компьютере с использованием программного обеспечения UTEST, такие как отчетность, графический вывод и др. можно посмотреть более подробно на USOFT-4930.FPR (программное обеспечение UTEST для автоматических машин для испытания на сжатие / изгиб с Гидравлическим блоком питания UTC-4830FPR) на его странице.

Опционная Дополнительная Рама

Для сжатия и изгиба, дополнительно вторая рамка испытания должна быть заказана отдельно.

В этом случае машины обеспечивают управление нагрузкой двух отдельных испытательных рам с замкнутым контуром P. I. D управления с автоматической процедурой испытаний с помощью выбора испытательного канала и дополнительного селекторного клапана.

 Безопасность:

  • Максимальные напорные клапаны для избежания перегрузки машины
  • Концевой выключатель хода поршня
  • Кнопка аварийного останова
  • Съемные прозрачные передние и задние защитные двери
  • Контролируемое программное обеспечение максимальное значение нагрузки



Рамки для испытания на сжатие EN 12390-4 и EN 772-1

С СВАРНЫМИ СТЕНКАМИ ДЛЯ КУБОВ И ЦИЛИНДРОВ БЕТОННЫХ И СТЕНОВЫХ БЛОКОВ

Модели

UTC-5729.FPR

UTC-5739.FPR

Нагрузка

2000 кн

3000 кн

Тип исполнения

Welded Steel

Welded Steel

Нижняя плита, размеры (D)

310x510x50 mm

310x510x50 mm

Верхняя плита, размеры (C)

310x510x50 mm

310x510x50 mm

Поверхностная твердость подшипниковых блоков

 55 HRC

 55 HRC

Допуск плоскостности

0,03 mm

0,03 mm

Диаметр поршня

250 mm

310 mm

Ход поршня

50 mm

50 mm

Максимальный вертикальный просвет

350 mm

350 mm

Горизонтальный зазор (B)

360 mm

415 mm

Размеры цилиндров  (до)

Ø160x320 mm

Ø160x320 mm

Размеры кубов  (до)

300 mm (**)

300 mm (**)

Размеры для каменных блоков (до)

300x500 mm (**)

300x500 mm (**)



750 W

750 W



20 L

20 L



410 Bar

410 Bar

Размеры (wxlxh) (Axd*xF)

820x550x1145 mm

875x550x1205 mm

Вес

965 kg

1205 kg

Постамент (Опционный)

UTC-4682

UTC-4682

d*) глубина

( * * ) Ограниченный емкостью рамки

 Машины для каменных блоков, кубов и цилиндров поставлены в комплекте с;

* 100 mm, 50 mm, 30 mm высоты X Ø205 mm частей  .

* Приспособление для центровки образцов, совместимое с 310x510x50 mm более низкой плитой нагрузки для кубиков 100 mm и 150 mm, цилиндров Ø100 mm и Ø150 mm.

* Подъемное устройство для более низкой плиты нагрузки (UTC-4629)

* Съемные прозрачные передние и задние двери безопасности

Соответствующее приспособление    для цилиндрических и кубических образцов высотой менее 150 мм должно быть заказано отдельно.
