ASTM-ПОЛУАВТОМАТИЧЕСКИЕ МАШИНЫ ДЛЯ ИСПЫТАНИЯ НА СЖАТИЕ БЛОКОВ

0
Цена по запросу
Кол-во:
Описание

КОД ИЗДЕЛИЯ

UTC-4706.SLP

1100 KN (245000 lbf) полуавтоматические машины для испытания на сжатие блоков, ASTM

UTC-4716.SLP

1500 KN (335000 lbf) полуавтоматические машины для испытания на сжатие блоков, ASTM

UTC-4726.SLP

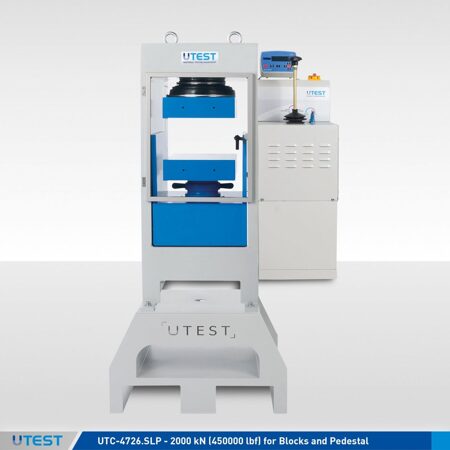

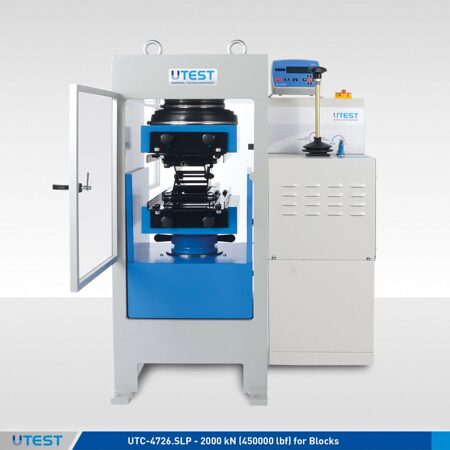

2000 KN (450000 lbf) Полуавтоматные машины для испытания на сжатие блоков, ASTM

UTC-4736.SLP

3000 KN (670000 фунтов стерлингов) полуавтоматические машины для испытания на сжатие блоков, ASTM

UTC-0210

Датчик давления высокой точности и электронный

UTC-4680

Pedestal for 600kN (135000 lbf) and 1100kN (245000 lbf) Compression Testing Frames

UTC-4682

Pedestal for 1500 kN (335000 lbf), 2000 kN (450000 lbf) and 3000 kN (670000 lbf) Compression Testing Frames



Models for 220-240V 50-60 Hz, 1ph.

UTC-4706

UTC-4716

UTC-4726

UTC-4736

Models for 110-120V 60 Hz, 1ph.

UTC-4706-N

UTC-4716-N

UTC-4726-N

UTC-4736-N

СТАНДАРТЫ

ASTM C140, C1314

ГОСТ 10180

ОПИСАНИЕ

UTC-4716.SLP, UTC-4726.SLP и UTC-4736.SLP Полуавтоматические испытания на сжатие Машины для испытания блоков на сжатие производятся в соответствии стандартам ASTM

Эти машины также соответствуют требованиям норм СЕ в отношении здоровья и безопасности оператора. А их удобный дизайн позволяет неопытному оператору выполнить тест.

Машины состоят из сварной рамы (см. Таблицу ниже), гидравлического блока питания (UTC-4820) с цифровым считывающим устройством с батарейным питанием (UTC-4920LP).

UTC-4680 или UTC-4682 Пьедестал для рам машин следует заказывать отдельно.

  • Класс A, начиная с 5% производительности машины (Специальная опция калибровки, начиная с 1% от полного диапазона с UTC-0210)

• 1 канал с двумя различными калибровочными таблицами, параметрами испытаний и информацией об образце (изменяя датчик, принадлежащий другому кадру, блок можно контролировать для второго испытательного кадра)

• Многоточечная калибровка

• Цифровое отображение нагрузки и давления в реальном времени.

• Пиковая недвижимость

• Сварная стальная стеновая рама с нижним и верхним (шаровидным) загрузочным валикомИзмерение нагрузки с помощью датчика давления

  • Гидравлический насос c двойной ступенью для быстрого подхода
  • Серийный порт RS232 для принтера ПК или термальных или многоточия матрицы
  • Бесплатное программное обеспечение Utest для машин для испытания на сжатие/изгиб (USOFT-4820.SLP) для испытаний на сжатие, изгиб, прочности на растяжение строительных материалов, таких как бетон, цемент, кирпич / каменотесные агрегаты

Функции обеспечения безопасности

  • Максимальные напорные клапаны для избежания перегрузки машины
  • Концевой выключатель хода поршня
  • Съемные прозрачные передние и задние защитные двери

    USOFT-4820. Программное обеспечение для испытаний SLP улучшено для полуавтоматических машин для испытания бетона на сжатие и изгиб с цифровым считывающим устройством LPI с батарейным питанием во время теста для сбора и записи данных и для подготовки отчета, содержащего полученные результаты. Перед тестом ПК, на котором установлено программное обеспечение Utest, подключен к порту RS232 блока считывания LPI, данные, полученные в ходе теста, можно отслеживать и записывать в режиме реального времени.

 Расширенные функции для управления базой данных обеспечивают удобную навигацию всех сохраненных данных. Отчет по испытанию включая результаты испытания и определенную пользователем информацию по испытанию (имена и детали компании, тип испытания, тип образца, данные по потребителя и другое требуемое знание) можно напечатать вне.

МАШИНЫ ДЛЯ ИСПЫТАНИЯ НА СЖАТИЕ ASTM ПОЛУАВТОМАТИЧЕСКИЕ ДЛЯ БЛОКОВ
Модели UTC-4706.SLP UTC-4716.SLP UTC-4726.SLP UTC-4736.SLP
Нагрузка 1100 kN (245000 lbf) 1500 kN (335000 lbf) 2000 kN (450000 lbf) 3000 kN (670000 lbf)
Тип исполнения Сварная Сталь Сварная Сталь Сварная Сталь Сварная Сталь
Нижний блок опоры  , Размеры (D)

310x410x90mm

(12.2”x16. 1 " x3. 5”)

310x410x90mm

(12.2”x16. 1 " x3. 5”)

310x410x90mm

(12.2”x16. 1 " x3. 5”)

310x410x90mm

(12.2”x16. 1 " x3. 5”)
Верхний блок опоры, (С Сферически  посадочным узлом ) Размеры (C)

310x410x90mm

(12.2”x16. 1 " x3. 5”)

310x410x90mm

(12.2”x16. 1 " x3. 5”)

310x410x90mm

(12.2”x16. 1 " x3. 5”)

310x410x90mm

(12.2”x16. 1 " x3. 5”)
Поверхностная твердость блоков подшипника 60 HRC 60 HRC 60 HRC 60 HRC
Допуск Плоскостности 0,025 мм / 150 мм (0,001” / 6”) 0,025 мм / 150 мм (0,001” / 6”) 0,025 мм / 150 мм (0,001” / 6”) 0,025 мм / 150 мм (0,001” / 6”)
Диаметр поршня 230 мм (9,06”) 230 мм (9,06”) 250 мм (9,84”) 310 мм (12,2”)
Ход поршня 50 мм (1,97”) 50 мм (1,97”) 50 мм (1,97”) 50 мм (1,97”)

Максимальный Вертикальный Зазор

Между Подшипниковыми Блоками (E)
250 мм (9,84”) 250 мм (9,84”) 250 мм (9,84”) 250 мм (9,84”)
Горизонтальный Зазор (B) 320 мм (12,6”) 320 мм (12,6”) 360 мм (14,17”) 360 мм (14,17”)
Питание 550 Вт 550 Вт 550 Вт 550 Вт
Емкость масляного бака 20 л 20 л 20 л 20 л
Максимальное рабочее давление 390 бар 370 бар 410 бар 410 бар
Размеры (wxlxh) (Axd*xF) 680x451x1104 мм (26,77”x17, 76 " x43, 86”)

680x451x1104 мм

(14,96”x17, 76 " x43, 86”)
720x453x1144 мм (16,54”x17, 83 " x45, 04”)

775x497x1204 мм

(18,7”x19, 57 " x47, 4”)
Вес 793 кг (1750 фунтов) 793 кг (1750 фунтов) 880 кг (1940 фунтов) 1102кг (2430 фунтов)
Постамент (Опционный) UTC-4680 UTC-4682 UTC-4682 UTC-4682

d*) глубина

( * * ) Ограниченный емкостью рамки

Машины поставляются в комплекте с;

* Ø100 мм (3,93”), 50 мм 1,97”), 2 шт. 30 мм (1,2”), 15 мм (0,59”) Высота x Ø165 мм (Ø6,5”) расстояние штук

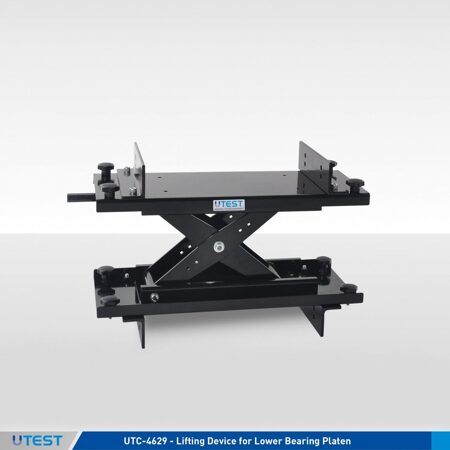

* Подъемное устройство для более низкого нося Platen(UTC-4629)

* Съемные прозрачные передние и задние двери безопасности
